LED 灯具光电检测主要依靠积分球、分布光度计两套系统。本文从测试原理、测试参数、应用流程、选型维度解析两套设备差异，为照明企业测试体系建设提供技术参考。

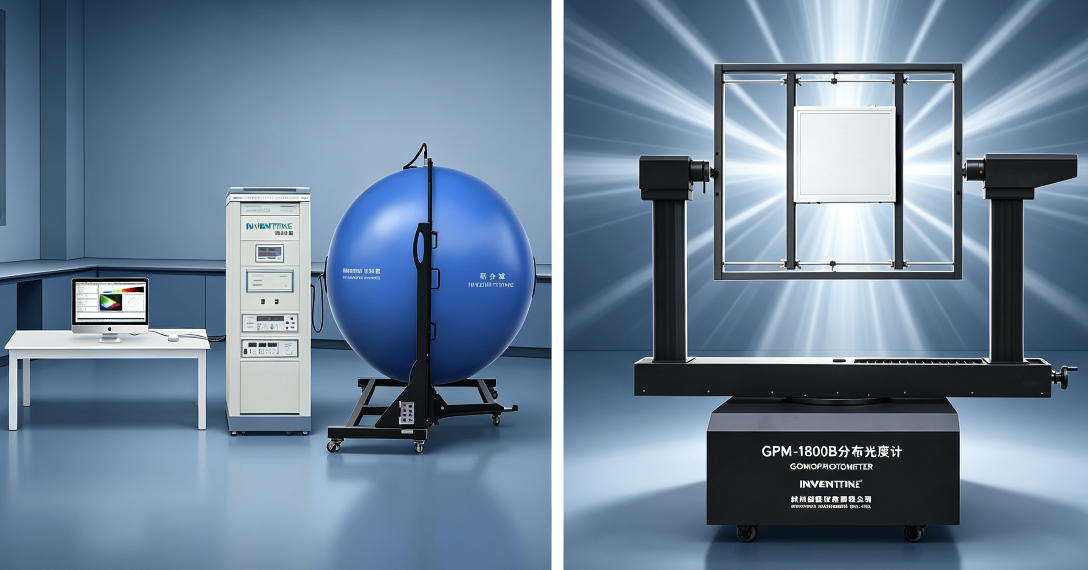

在 LED 照明产品的研发、生产及认证环节，积分球系统与分布光度计系统是光电性能评估的两大核心平台。不少企业对两套测试设备的功能边界认知模糊，存在数据混用情况，进而造成认证不通过、项目进度受影响。

两套设备虽均可开展光度测量，但测试逻辑完全不同：积分球用于计量灯具整体光输出总量与颜色特性；分布光度计用于解析灯具三维空间的光线分布特性，二者属于互补关系，不可互相替代。

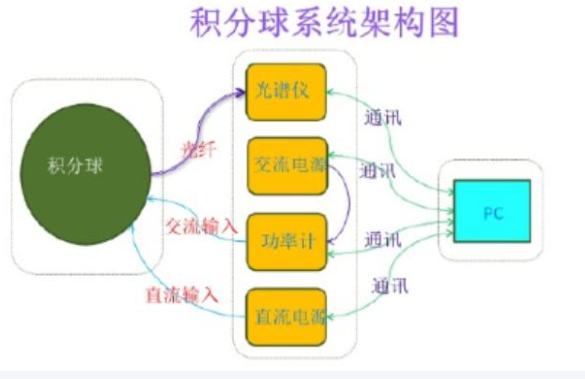

积分球依靠内壁高反射涂层（BaSO₄或 PTFE），实现光线多次漫反射，球内形成均匀光辐射场，探测器接收信号与光源总光通量成正比，以此完成光电参数测量。

核心定位：总量标量测试，采集整体光输出，不获取空间角度信息。

可检测参数包含总光通量、光效、色温 CCT、显色指数 CRI、色坐标、电压、电流、功率因数、频闪等。

设备优势为测试速度快，单次检测仅数秒，适合来料检验、产线出厂全检、基准光源校准以及能效标签数据申报。局限性在于无法获取配光曲线、光束角，不具备空间色彩均匀性评估能力。

适用场景：LED 封装器件 SMD、COB 测试；球泡灯、灯管等各向同性光源检测；ERP、Energy‑Star 能效相关认证测试。

$)6_XZGW2XAH{LRRW1]`KAT1.png$

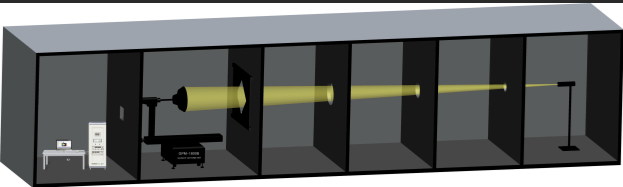

分布光度计借助精密转台驱动被测灯具，满足 GB9468、GB39394 规定的远场测试条件，逐角度采集光强数据，还原 4π/2π 全空间光强分布，分为立式运动反射镜式、卧式旋转灯具式。

核心定位：空间矢量测试，解析各个立体角度的光线输出状态。

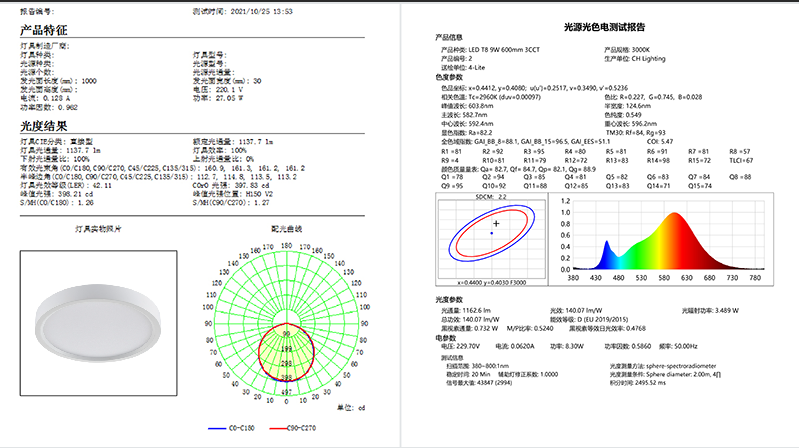

可输出空间光强、配光曲线、光束角、峰值光强，支持生成 IES/LDT 标准配光文件，可计算 UGR 眩光，评估空间色彩均匀性；总光通量可通过全空间光强积分运算得到。

其输出配光文件可导入 Dialux、Relux、AGi32 等照明仿真软件，满足道路、工矿、体育、舞台灯具配光认证要求。该设备短板是全空间扫描周期较长，通常 30 分钟至数小时，需要配套暗室环境，设备投入与运维成本较高。

适用场景：路灯、工矿灯、射灯、筒灯配光验证；EN13201、GB/T24827 标准认证；车灯、舞台灯光型校验；眩光与空间色偏风险评估。


表格

技术提示：积分球测得光通量，不可直接替代分布光度计用于配光类认证；分布光度计虽可积分得到总光通量，但不适合产线大规模快速筛选。


表格

积分球如同计量光能量的 “称重秤”，侧重总量检测；分布光度计如同 “测绘工具”，完成空间发光分布解析。积分球管 “光有多少”，分布光度计管 “光去哪里”。企业需要结合研发、量产、认证不同环节的需求，合理配置检测设备，采信有效测试数据，规避认证风险。
