在照明产品光学检测工作中，积分球、照度计都是常用光度测量仪器。不少客户会咨询：积分球可快速测量光通量、色温等参数，是否可以替代分布光度计完成光强分布测试，输出配光曲线与 IES 报告？ 答案是否定的。积分球仅适合测量光通量这类总量参数；若需要获取灯具三维空间光强分布、绘制配光曲线并生成可用于照明仿真的 IES 报告，则必须使用分布光度计。

照明产品的光线并非均匀向四周辐射。同一灯具在不同空间角度下的光强值存在明显差异。光强分布表征灯具在三维空间各发射方向上的光强变化，是路灯、教室照明灯具、投光灯、工矿灯等产品光学设计、型式检验、眩光评估、照明工程仿真的基础数据。

分布光度计的核心原理，是依托高精度旋转机构，驱动样品或探测探头完成全空间角度扫描，逐点采集不同方位下的光强数值，完整还原灯具三维发光特性。

一、积分球无法替代分布光度计的原因

积分球的优势在于快速测定总光通量、相关色温、显色指数等总量光学参数，它收集灯具发出的全部光线，得到一个整体统计结果。 但积分球无法区分光线的发射角度，不能获取空间方向上的光强差异。

举例说明：两款投光灯总光通量测试结果一致，一款光束集中、射程远；另一款光线发散、照射范围广。积分球检测无法区分二者差异，但两款灯具的配光曲线、实际照明效果完全不同。这类空间角度光度信息，积分球不能采集，自然无法生成配光曲线和 IES 文件。

二、分布光度计两大核心输出成果：配光曲线、IES 报告

1. 配光曲线

分布光度计采集多组角度光强数据后，配套软件自动生成配光曲线。极坐标配光图直观呈现灯具各方向光强大小、光束角、光斑形态，是研发人员优化光学结构、照明工程师进行灯具选型的重要技术资料。

2. IES 报告（IES 标准文件）

测试完成后，系统可导出行业通用 IES 格式文件，即 IES 报告。IES 文件能够导入 Dialux、Relux 等专业照明仿真软件，用于场地照度计算、眩光模拟分析。 需要注意：仅依靠光学仿真软件生成的理论 IES 文件，只能用于前期方案预估。受反光杯、透镜、装配公差影响，仿真结果与实物样品存在偏差。产品型式检验、工程项目招投标验收，一般要求基于实物样品实测，由分布光度计输出真实有效的 IES 报告。

三、GPM-1600L 分布光度计，实现全空间光强分布精准采集

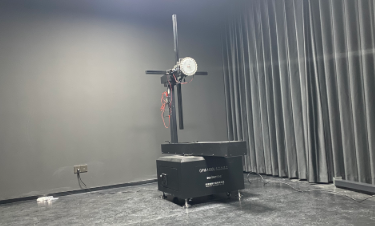

高精度光强分布测试，对设备转角定位精度、弱光探测性能、自动化采集能力均有较高要求。GPM-1600L 分布光度计搭载精密旋转系统，可自动完成全空间角度扫描，配套专业光度分析软件，自动采集各角度光强数据，一键生成配光曲线并导出标准 IES 报告，可满足室内外各类灯具的配光检测需求，适用于灯具制造企业、第三方质检实验室等场景。

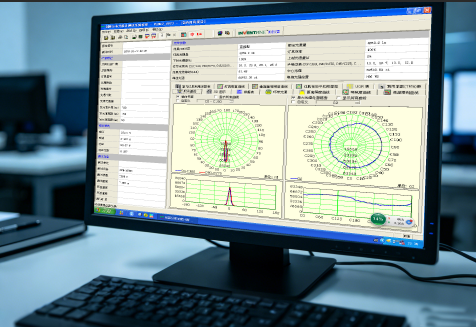

【图 3 配图提示词：GPM-1600L 配套光度测试软件界面，屏幕显示扫描进度、角度参数、光强数据列表，专业简约工业 UI，高清屏幕实拍】 图 3：光度测试软件操作界面

四、需要开展光强分布测试的照明产品范围

• 户外照明：路灯、隧道灯、投光灯、庭院灯

• 教育照明：教室照明灯具，依托配光数据评估眩光，满足相关国标检测要求

• 商业照明：轨道射灯、筒灯、面板灯

• 工矿照明：高天棚工矿灯

上述产品在光学研发、型式检验、工程投标、照明仿真设计阶段，均需要实测配光曲线与 IES 文件，需借助分布光度计完成测试。

简单区分两类设备定位：积分球用于测量灯具总光通量；分布光度计用于测量灯具空间光强分布。 如项目需要获取三维光强分布、配光曲线、实测 IES 报告，分布光度计是必备光学检测设备。

Q&A

Q1：拥有配光曲线图，是否还需要导出 IES 报告？

A：二者用途不同。配光曲线为可视化图形，便于直观查看配光形态；IES 是标准化数据文件，用于导入照明仿真软件开展照度、眩光计算。工程项目验收通常需要提供 IES 文件，建议两者配套使用。

Q2：仅用仿真软件生成 IES 文件，是否可以省略分布光度计实测？

A：仿真数据仅可作为前期方案参考。受零件加工、组装公差影响，仿真结果与实物样品存在偏差。产品检测、工程验收场景，一般要求分布光度计实测样品并输出 IES 报告。

Q3：分布光度计测试对实验室环境有哪些要求？

A：测试需在暗室环境进行，降低杂散光带来的测量误差；设备安装区域需控制震动，保障角度定位精度，保证光强采样数据稳定可靠。
